DJI Dock

Оригинальная док-станция DJI — это защищенная станция, которая круглосуточно автоматизирует удаленные миссии с помощью Matrice 30 Series. С FlightHub 2 запуск, управление, возврат и зарядка объединены в единый процесс.

Категория: Удалённые операции

Док-станция DJI • Круглосуточная автономная станция для Matrice 30

Док-станция DJI

Станция первого поколения с серией Matrice 30 для удаленного запуска миссий, посадки, быстрой зарядки и управления через FlightHub 2.

Вес

105 кг

Размер

800 × 885 × 1065 мм

Защита

IP55

Рабочая температура

от −35 °C до +50 °C

Заряд

от 10% до 90% около 25 минут

Сопротивление ветру

до 12 м/с

Подробная информация о продукте

Платформа и возможности

Док-станция DJI хранит дрон, контролирует его состояние, заряжает и подготавливает его к автоматическому выполнению миссии, отправленной из облака. Через FlightHub 2 оператор может контролировать несколько объектов из центра.

Производительность и качество результата

Производительность системы зависит от местоположения док-станции, стабильности электрооборудования и Интернета, видимости GNSS, погоды, цикла зарядки и продолжительности миссии. Перед установкой будет проведено радиообследование и обследование объекта.

Безопасность и надежность

Автономный не означает неконтролируемый. Задаются геозона, высота, погодные ограничения, аварийная посадка, зона людей и движения, график технического обслуживания и повышение ответственности ответственного оператора.

Профессиональный рабочий процесс

После обследования площадки и фундамента проверяются электрические, сетевые, RTK и погодные датчики. Создайте миссию и триггеры в FlightHub 2; после испытательного полета, приемочных испытаний и наладки система вводится в эксплуатацию.

Технические характеристики

Вес	105 кг
Размер	800 × 885 × 1065 мм
Защита	IP55
Рабочая температура	от −35 °C до +50 °C
Заряд	от 10% до 90% около 25 минут
Сопротивление ветру	до 12 м/с
Радиус действия	до 7 км
Резервное питание	более 5 часов
Платформа	Версия док-станции Matrix 30/30T
Программа	DJI FlightHub 2 и Cloud API

Для каких работ подходит?

Осмотр трубопроводов, дорог и электрических сетей
Мониторинг шахт, карьеров и строительства
Удаленное наблюдение в чрезвычайной ситуации
Плановое патрулирование периметра и охрана

Рекомендуемый порядок действий

1.Четко определите задачу и ожидаемый результат.
2.Проверьте зону полета, погоду, средства связи и факторы риска.
3.Выберите подходящую полезную нагрузку/модуль, батарею и параметры миссии.
4.После короткого теста и предполетной проверки завершите основную миссию.
5.Проверьте файл, телеметрию и качество вывода и заархивируйте отчет.

Содержимое набора: показан на рисунках в разделе «Сборка».

Совместимое оборудование и экосистема

Электрическая защита и решение ИБП/инвертор
Стабильный интернет и резервный канал
Соединение RTK/NTRIP
Наблюдение и охрана периметра
Интеграция Cloud API
Периодическое обслуживание и удаленный мониторинг

Внедрение и сопровождение

При получении оборудования проверяются встроенное ПО, серийный номер, состояние батареи, датчик и механические детали. Предполетный контрольный список выполняется перед каждым рабочим днем, а очистка, резервное копирование файлов и журнал сбоев выполняются после завершения задания.

Для профессиональной системы обучение операторов, запасные части, сезонное обслуживание, процедуры обслуживания аккумуляторов и план действий в чрезвычайной ситуации должны рассматриваться как часть эксплуатационного пакета.

Важные примечания перед покупкой

Показанные значения полета, расстояния, дальности, тока и точности являются максимальными или типичными результатами в условиях испытаний производителя. Фактическая производительность зависит от конфигурации, погоды, высоты, материала, полезной нагрузки, радиопомех и версии программного обеспечения.

Перед началом работ проверьте действующие в Узбекистане и предполагаемой зоне эксплуатации требования к авиации, регистрации, радиосвязи, конфиденциальности, обращению с химическими средствами и охране труда.

Официальная информация о продукте DJI →

Рекомендация Dronxizmat: выбирайте комплект не только по названию модели, но и по задаче, формату вывода, ежедневному покрытию, количеству операторов, циклу работы батареи и плану обслуживания. Окончательную конфигурацию уточняйте у менеджера перед заказом.

Общие

Название продукта	DJI Dock
Общая масса	105 кг (not включая дрон масса)
Габариты	Dock Cover Opened: 1675×885×735 мм (Д×Ш×В) Dock Cover Closed: 800×885×1065 мм (Д×Ш×В)
Входное напряжение	100-240 VAC, 50/60 Гц
Макс. входная мощность	1,500 Вт
Рабочая температура	от -35 до 50° C (от -31 до 122° F)
Степень защиты (IP)	IP55
Количество размещаемых дронов	1
Макс. допустимая скорость ветра при посадке	12 м/с
Макс. рабочая высота	4,000 м
Макс. рабочий радиус	7,000 м
Частота приёма базовой станции RTK	Simultaneously receive: GPS: L1 C/A, L2 BeiDou2: B1l, B2l, B3l BeiDou3:B1l, B3l GLONASS:L1, L2 Galileo: E1, E5B
Точность позиционирования базовой станции RTK	Горизонтальная: 1 см+1 ppm (RMS) Вертикальная: 2 см+1 ppm (RMS)

Характеристики зарядки

Выходное напряжение	от 18 до 26.1 В
Время зарядки	25 мин Note: This is if the ambient temperature is 25°C (77° F), and the aircraft is charged from 10% to 90%.

Видеопередача

Система видеопередачи	O3 Enterprise
Рабочая частота	2.4000-2.4835 ГГц 5.725-5.850 ГГц
Антенны	4 антенн, 2T4R
Мощность передатчика (EIRP)	2.4 ГГц: <33 дБм (FCC); <20 дБм (CE/SRRC/MIC) 5.8 ГГц： <33 дБм (FCC); <14 дБм (CE); <23 дБм (SRRC)

Система кондиционирования

Рабочее напряжение	48 VDC
Тип кондиционирования	TEC Air Conditioning

Резервный аккумулятор

Ёмкость аккумулятора	12 Ah
Выходное напряжение	24 В
Тип аккумулятора	Lead-acid Battery
Время работы резервного аккумулятора	> 5 ч

Сетевое подключение

Подключение Ethernet

10/100/1000Мбит/с Adaptive Ethernet port

Датчик

Датчик скорости ветра	Поддерживается
Датчик осадков	Поддерживается
Датчик температуры окружающей среды	Поддерживается
Датчик затопления	Поддерживается
Датчик температуры внутри	Поддерживается
Датчик влажности внутри	Поддерживается
Датчик вибрации	Поддерживается

Встроенная камера наблюдения (на крышке)

Разрешение	1920×1080
Угол обзора (FOV)	180°
Вспомогательная подсветка	Поддерживается, Auxiliary White Light

Молниезащита

Порт питания переменного тока	40 kA (8/20μs waveform), meets EN/IEC 61643-11 TYPE 2 защита level requirements
Порт Ethernet	1.5 kA (8/20μs waveform), meets EN/IEC 61643-21 CATEGORY C защита level requirements

Поддерживаемое ПО

Применение	DJI Pilot 2 (connects to DJI Dock via DJI RC Plus for configuration and commissioning)
Облачная платформа	DJI FlightHub 2 3rd Party Platforms through DJI Cloud API

Возможности расширения

Открытый протокол	DJI Cloud API
Периферийные вычисления	DJI Dock provides internal power supply, data interface, and space for equipment installation.Edge computing will be supported in Q2, 2023.

Прочее

Гарантированные обновления ПО до

2024/12/31

Комплектация зависит от выбранного варианта. До заказа уточните состав и количество у менеджера. Позиции без проверенного фото компонента указаны по названию.

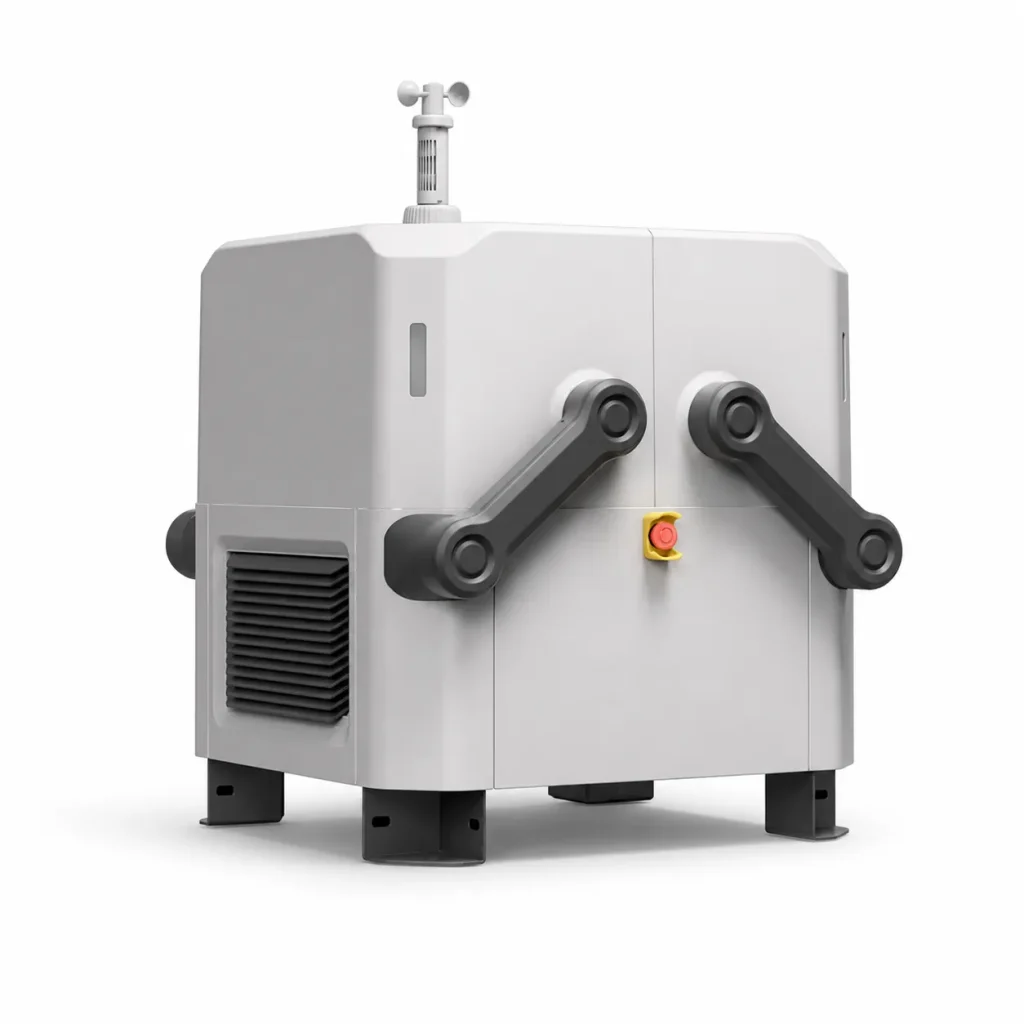

DJI Dock станция

Совместимый дрон и полетные аккумуляторы: состав подтверждается отдельно для выбранной конфигурации

Монтажные материалы, электропитание и сеть: определяются после обследования площадки

FlightHub 2 / облачные сервисы: лицензии, подписки и ввод в эксплуатацию согласуются отдельно

Совместимые аксессуары. Заказываются отдельно; уточняйте цену и наличие.

Список аксессуаров для этой модели уточняется. Укажите нужный аксессуар в запросе.

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “DJI Dock”

DJI Dock — Вопросы и ответы

Каковы основные характеристики этой модели?

Название продукта: DJI Dock
Общая масса: 105 кг (not включая дрон масса)
Габариты: Dock Cover Opened: 1675×885×735 мм (Д×Ш×В) Dock Cover Closed: 800×885×1065 мм (Д×Ш×В)
Входное напряжение: 100-240 VAC, 50/60 Гц

Полную таблицу и ограничения смотрите в разделе «Характеристики».

Комплектация и аксессуары — это одно и то же?

Нет. В разделе «Комплектация» указан состав выбранного набора. Аксессуары — дополнительные позиции, подбираемые отдельно. До заказа подтвердите точную модель и количество аккумуляторов, пультов и зарядных устройств.

Как проверить совместимость?

Укажите полное название, версию и модели имеющегося оборудования. Одинаковый разъём не подтверждает совместимость: необходимо проверить питание, прошивку и список совместимости производителя.

Как отправить заявку на заказ?

Нажмите «Заказать», укажите имя, телефон, количество и желаемую комплектацию. Отправка заявки не является оплатой; цена, наличие и окончательный состав подтверждаются отдельно.
