DJI Zenmuse H20N

Решение со звездным светом и двойной тепловизионной камерой для обнаружения объектов при очень слабом освещении и полной темноте.

Категория: Полезные нагрузки

Полезная нагрузка DJI • Звездное ночное видение и два тепловых датчика

Zenmuse H20N

Широкоугольные камеры и камеры с зумом, два тепловизионных модуля и лазерный дальномер для ночных миссий и миссий при слабом освещении.

Увеличение звездного света

4 MP

Широкий звездный свет

2 MP

Термальный

2 × 640 × 512

Тепловизионный зум

2×/8×/32× вместе взятые

Лазерный дальномер

3–1200 м

Задача

Ночной поиск и наблюдение

Подробная информация о продукте

Платформа и возможности

Полезная нагрузка Zenmuse объединяет датчики, стабилизацию, синхронизацию времени и телеметрию дрона в единый поток данных. Правильный выбор полезной нагрузки определяется требуемой точностью, дальностью, освещенностью и конечным результатом.

DJI Zenmuse H20N — изображение продукта 1

Производительность и качество результата

Результат зависит от высоты полета, скорости, перекрытия, материала объекта, атмосферы, освещения и платформы. Перед миссией рекомендуется сделать тестовую запись и проверить параметры фокусировки, экспозиции, возврата и хранения.

DJI Zenmuse H20N — изображение продукта 2

Безопасность и надежность

Вес полезной нагрузки и аэродинамика влияют на запас хода. При установке проверяются блокировка подвеса, контакты, совместимость прошивки и калибровка; Функции лазера, теплового освещения или мощного освещения используются в соответствии с местными правилами техники безопасности.

DJI Zenmuse H20N — изображение продукта 3

Профессиональный рабочий процесс

Тип результата определен, подключен соответствующий дрон и полезная нагрузка, проверена прошивка/калибровка, введены параметры миссии. После полета проверяются целостность файлов, геотег, синхронизация времени и качество, затем производится обработка и составление отчета.

DJI Zenmuse H20N — изображение продукта 4

Технические характеристики

Увеличение звездного света	4 MP
Широкий звездный свет	2 MP
Термальный	2 × 640 × 512
Тепловизионный зум	2×/8×/32× вместе взятые
Лазерный дальномер	3–1200 м
Задача	Ночной поиск и наблюдение
Стабилизация	3-осевой подвес
Платформа	Совместимые корпоративные дроны Matrice

Для каких работ подходит?

Ночной поиск и спасение
Наблюдение за границами и периметром
Дистанционное обнаружение пожара
Промышленный осмотр при слабом освещении

Рекомендуемый порядок действий

1.Четко определите задачу и ожидаемый результат.
2.Проверьте зону полета, погоду, средства связи и факторы риска.
3.Выберите подходящую полезную нагрузку/модуль, батарею и параметры миссии.
4.После короткого теста и предполетной проверки завершите основную миссию.
5.Проверьте файл, телеметрию и качество вывода и заархивируйте отчет.

Содержимое набора: показан на рисунках в разделе «Сборка».

Совместимое оборудование и экосистема

Совместимая корпоративная платформа Matrice
Высокоскоростная карта памяти или накопитель
Рабочий процесс DJI Terra / FlightHub 2
D-RTK 2 или NTRIP
Дополнительные батареи
Услуги по калибровке и обслуживанию

Внедрение и сопровождение

При получении оборудования проверяются встроенное ПО, серийный номер, состояние батареи, датчик и механические детали. Предполетный контрольный список выполняется перед каждым рабочим днем, а очистка, резервное копирование файлов и журнал сбоев выполняются после завершения задания.

Для профессиональной системы обучение операторов, запасные части, сезонное обслуживание, процедуры обслуживания аккумуляторов и план действий в чрезвычайной ситуации должны рассматриваться как часть эксплуатационного пакета.

Важные примечания перед покупкой

Показанные значения полета, расстояния, дальности, тока и точности являются максимальными или типичными результатами в условиях испытаний производителя. Фактическая производительность зависит от конфигурации, погоды, высоты, материала, полезной нагрузки, радиопомех и версии программного обеспечения.

Перед началом работ проверьте действующие в Узбекистане и предполагаемой зоне эксплуатации требования к авиации, регистрации, радиосвязи, конфиденциальности, обращению с химическими средствами и охране труда.

Официальная информация о продукте DJI →

Рекомендация Dronxizmat: выбирайте комплект не только по названию модели, но и по задаче, формату вывода, ежедневному покрытию, количеству операторов, циклу работы батареи и плану обслуживания. Окончательную конфигурацию уточняйте у менеджера перед заказом.

Общие

Название продукта	Zenmuse H20N
Габариты	178x135x161 мм
Масса	878±5 г
Степень защиты	IP44
Безопасность лазера	Class 1M (IEC 60825-1:2014)
Совместимые дроны	Matrice 300 RTK

Подвес

Угловая вибрация	±0.01°
Крепление	Detachable
Управляемый диапазон	Поворот: ±320° Наклон: от -120° до +60°
Механический диапазон	Поворот: ±330° Наклон: от -132.5° до +68° Крен: от -90° до +60°
Макс. скорость управления	Поворот: 90°/s Наклон: 90°/s

Зум-камера

Матрица	1/1.8" CMOS; эффективных пикселей: 4M
Объектив	фокусное расстояние: 6.8-119.9 мм (эквивалент: approximately 32.7-574.5 мм) Диафрагма: f/1.6-f/11 Фокус: 1 м до ∞ (wide); 8 м до ∞ (tele)
Режим фокусировки	MF/AF-C/AF-S
Режим экспозиции	Manual, Auto
Компенсация экспозиции	±3.0 (1/3 increments)
Режим замера	Spot Metering, Average Metering
Блокировка экспозиции (AE)	Поддерживается
Электронная выдержка	Фото: 8-1/8000 с Видео: 1/30-1/8000 с Видео (ночная сцена режим, Enhanced Noise Reduction Off): 1/10-1/8000 с Видео (ночная сцена режим, Enhanced Noise Reduction On): 1/5-1/8000 с
Диапазон ISO	Видео: 100-102400 Фото: 100-102400
Разрешение видео	2688×1512@30к/с 1920×1080@30к/с 1920×1080@10к/с (ночная сцена режим, Enhanced Noise Reduction Off) 1920×1080@5к/с (ночная сцена режим, Enhanced Noise Reduction On)
Формат видео	MP4
Титры видео	Поддерживается
Макс. размер изображения	2688×1512
Формат фото	JPEG

Широкоугольная камера

Матрица	1/2.7" CMOS; эффективных пикселей: 2M
Объектив	DFOV: 73.6° фокусное расстояние: 4.5 мм (эквивалент: approximately 29 мм) Диафрагма: f/2.8 Фокус: 1 м до ∞
Режим экспозиции	Auto
Компенсация экспозиции	±3.0 (1/3 increments)
Режим замера	Spot Metering, Average Metering
Блокировка экспозиции (AE)	Поддерживается
Электронная выдержка	Фото: 0.8-1/8000 с Видео: 1/30-1/8000 с Видео (ночная сцена режим, Enhanced Noise Reduction Off): 1/10-1/8000 с Видео (ночная сцена режим, Enhanced Noise Reduction On): 1/5-1/8000 с
Диапазон ISO	Видео: 100-102400 Фото: 100-102400
Разрешение видео	1920×1080@30к/с 1920×1080@10к/с (ночная сцена режим, Enhanced Noise Reduction Off) 1920×1080@5к/с (ночная сцена режим, Enhanced Noise Reduction On)
Формат видео	MP4
Титры видео	Поддерживается
Макс. размер изображения	1920×1080
Формат изображения	JPEG

Теле ИК-тепловизор

Тепловизор	Неохлаждаемый VOx микроболометр
Объектив	DFOV: 12.5° фокусное расстояние: 44.5 мм (эквивалент: approximately 196 мм) Диафрагма: f/1.2 Фокус: 45 м до ∞
Эквивалентный цифровой зум	16x, 32x
Разрешение видео	640×512@30к/с
Формат видео	MP4
Разрешение изображения	640×512
Формат изображения	R-JPEG* (16 bit raw included)
Шаг пикселя	12 мкм
Спектральный диапазон	8-14 мкм
Эквивалентная шуму разность температур (NETD)	≤50 mK @ f/1.0
Метод измерения температуры	Точечный и зональный замер
Диапазон сцены	от -20° C до 150° C (Высокий усиление) от 0° C до 500° C (Низкий усиление)
Предупреждение о температуре	Поддерживается
FFC (калибровка)	Auto/Manual
Цветовая палитра	White Hot/Fulgurite/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot

Широкоугольный ИК-тепловизор

Тепловизор	Неохлаждаемый VOx микроболометр
Объектив	DFOV: 45.5° фокусное расстояние: 12 мм (эквивалент: approximately 53 мм) Диафрагма: f/1.0 Фокус: 5 м до ∞
Кратность эквивалентного цифрового зума	4x
Разрешение видео	640×512 @ 30 к/с
Формат видео	MP4
Разрешение изображения	640×512
Формат изображения	R-JPEG (16 bit raw included)
Шаг пикселя	12 мкм
Спектральный диапазон	8-14 мкм
Эквивалентная шуму разность температур (NETD)	≤50 mK @ f/1.0
Метод измерения температуры	Точечный и зональный замер
Диапазон сцены	от -20° до 150° C (Высокий усиление) от 0° до 500° C (Низкий усиление)
Предупреждение о температуре	Поддерживается
FFC (калибровка)	Auto/Manual
Цветовая палитра	White Hot/Fulgurite/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot

Лазерный дальномер

Длина волны	905 нм
Макс. мощность	3.5 mW
Длительность одиночного импульса	6 ns
Точность измерения	± (0.2 м + target distance x 0.15%)
Диапазон измерения	3-1,200 м (0.5 x 12 м вертикальная surface с 20% отражательная способность)
Класс безопасности	Class 1M
Предел доступного излучения (AEL)	304.8 nJ
Эталонная апертура	18мм длина, 18мм width (20.3мм diameter if эквивалент до circular)
Макс. мощность лазера за 5 нс	60.96 Вт

Память

Поддерживаемые карты microSD	Supports a UHS-I Speed Grade 3 microSD card with a capacity of up to 128 GB
Файловая система	exFAT

Условия эксплуатации

Рабочая температура	от -20° до 50° C (от -4 до 122°F)
Температура хранения	от -20° до 60° C (от -4 до 140°F)

Комплектация зависит от выбранного варианта. До заказа уточните состав и количество у менеджера. Позиции без проверенного фото компонента указаны по названию.

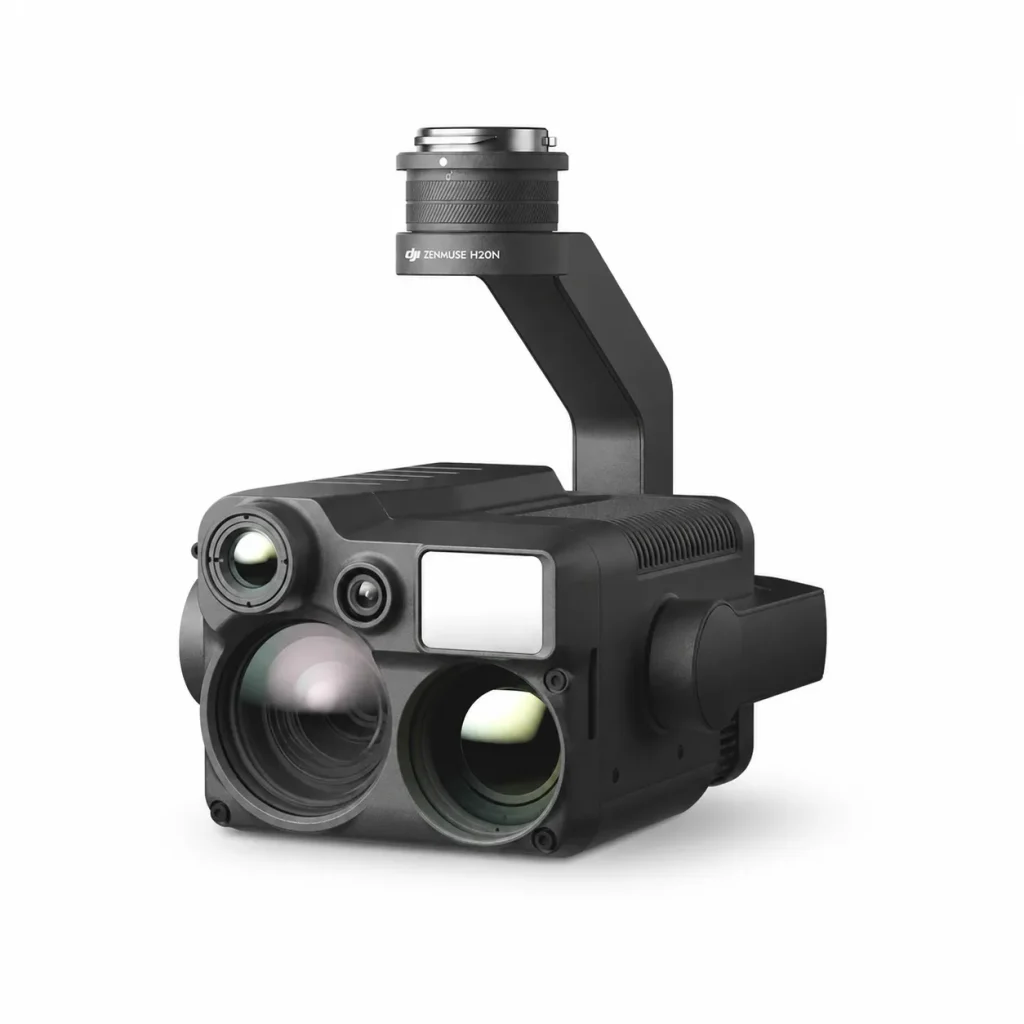

Камера Zenmuse H20N с подвесом (с microSD) × 1

Кейс для хранения × 1 — при отдельной покупке H20N

Салфетка для очистки объектива × 1

Совместимые аксессуары. Заказываются отдельно; уточняйте цену и наличие.

Список аксессуаров для этой модели уточняется. Укажите нужный аксессуар в запросе.

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “DJI Zenmuse H20N”

DJI Zenmuse H20N — Вопросы и ответы

Каковы основные характеристики этой модели?

Название продукта: Zenmuse H20N
Габариты: 178x135x161 мм
Масса: 878±5 г
Степень защиты: IP44

Полную таблицу и ограничения смотрите в разделе «Характеристики».

Комплектация и аксессуары — это одно и то же?

Нет. В разделе «Комплектация» указан состав выбранного набора. Аксессуары — дополнительные позиции, подбираемые отдельно. До заказа подтвердите точную модель и количество аккумуляторов, пультов и зарядных устройств.

Как проверить совместимость?

Укажите полное название, версию и модели имеющегося оборудования. Одинаковый разъём не подтверждает совместимость: необходимо проверить питание, прошивку и список совместимости производителя.

Как отправить заявку на заказ?

Нажмите «Заказать», укажите имя, телефон, количество и желаемую комплектацию. Отправка заявки не является оплатой; цена, наличие и окончательный состав подтверждаются отдельно.
