DJI Zenmuse L3

Решение LiDAR нового поколения, предназначенное для быстрого измерения больших площадей с точностью до сантиметра.

Категория: Полезные нагрузки

Полезная нагрузка DJI • LiDAR дальнего действия и две камеры по 100 МП.

Zenmuse L3

для высокоскоростного картографирования больших коридоров с помощью LiDAR до 950 м, двух RGB-камер по 100 МП и Matrice 400.

Диапазон LiDAR

до 950 м, отражательная способность 10 % / 100 кГц

RGB-камера

2 × 100 MP

Разрешение на расстоянии 120 м

3 см по вертикали/4 см по горизонтали

Ежедневное освещение

до 100 км², с M400

Результат

Цветное облако точек высокой плотности

Навигация

Интеграция RTK/IMU

Подробная информация о продукте

Платформа и возможности

Полезная нагрузка Zenmuse объединяет датчики, стабилизацию, синхронизацию времени и телеметрию дрона в единый поток данных. Правильный выбор полезной нагрузки определяется требуемой точностью, дальностью, освещенностью и конечным результатом.

Производительность и качество результата

Результат зависит от высоты полета, скорости, перекрытия, материала объекта, атмосферы, освещения и платформы. Перед миссией рекомендуется сделать тестовую запись и проверить параметры фокусировки, экспозиции, возврата и хранения.

Безопасность и надежность

Вес полезной нагрузки и аэродинамика влияют на запас хода. При установке проверяются блокировка подвеса, контакты, совместимость прошивки и калибровка; Функции лазера, теплового освещения или мощного освещения используются в соответствии с местными правилами техники безопасности.

Профессиональный рабочий процесс

Тип результата определен, подключен соответствующий дрон и полезная нагрузка, проверена прошивка/калибровка, введены параметры миссии. После полета проверяются целостность файлов, геотег, синхронизация времени и качество, затем производится обработка и составление отчета.

Технические характеристики

Диапазон LiDAR	до 950 м, отражательная способность 10 % / 100 кГц
RGB-камера	2 × 100 MP
Разрешение на расстоянии 120 м	3 см по вертикали/4 см по горизонтали
Ежедневное освещение	до 100 км², с M400
Результат	Цветное облако точек высокой плотности
Навигация	Интеграция RTK/IMU
Задача	Картирование большой территории и коридоров
Платформа	DJI Matrix 400

Для каких работ подходит?

Автомобильные и железнодорожные коридоры
Обследование большого леса и местности
Электросеть
Региональная 3D-модель и цифровой двойник

Рекомендуемый порядок действий

1.Четко определите задачу и ожидаемый результат.
2.Проверьте зону полета, погоду, средства связи и факторы риска.
3.Выберите подходящую полезную нагрузку/модуль, батарею и параметры миссии.
4.После короткого теста и предполетной проверки завершите основную миссию.
5.Проверьте файл, телеметрию и качество вывода и заархивируйте отчет.

Содержимое набора: показан на рисунках в разделе «Сборка».

Совместимое оборудование и экосистема

Совместимая корпоративная платформа Matrice
Высокоскоростная карта памяти или накопитель
Рабочий процесс DJI Terra / FlightHub 2
D-RTK 2 или NTRIP
Дополнительные батареи
Услуги по калибровке и обслуживанию

Внедрение и сопровождение

При получении оборудования проверяются встроенное ПО, серийный номер, состояние батареи, датчик и механические детали. Предполетный контрольный список выполняется перед каждым рабочим днем, а очистка, резервное копирование файлов и журнал сбоев выполняются после завершения задания.

Для профессиональной системы обучение операторов, запасные части, сезонное обслуживание, процедуры обслуживания аккумуляторов и план действий в чрезвычайной ситуации должны рассматриваться как часть эксплуатационного пакета.

Важные примечания перед покупкой

Показанные значения полета, расстояния, дальности, тока и точности являются максимальными или типичными результатами в условиях испытаний производителя. Фактическая производительность зависит от конфигурации, погоды, высоты, материала, полезной нагрузки, радиопомех и версии программного обеспечения.

Перед началом работ проверьте действующие в Узбекистане и предполагаемой зоне эксплуатации требования к авиации, регистрации, радиосвязи, конфиденциальности, обращению с химическими средствами и охране труда.

Официальная информация о продукте DJI →

Рекомендация Dronxizmat: выбирайте комплект не только по названию модели, но и по задаче, формату вывода, ежедневному покрытию, количеству операторов, циклу работы батареи и плану обслуживания. Окончательную конфигурацию уточняйте у менеджера перед заказом.

Характеристики системы

Название продукта	Zenmuse L3
Точность системы облака точек	At 120м Полёт Altitude: Вертикальная Accuracy: 3 см (RMSE) Горизонтальная Accuracy: 4 см (RMSE) At 300м Полёт Altitude: Вертикальная Accuracy 5 см (RMSE) Горизонтальная Accuracy: 7.5 см (RMSE)
Толщина облака точек	1.2 см@1σ (120м nadir полёт высота) 2 см@1σ (300м nadir полёт высота)
Суммарный горизонтальный угол обзора (две RGB-камеры)	107°
Разрешение на местности RGB (GSD)	Average Value: 3 см (300м nadir полёт высота)
Масса	1.60 кг (без single подвес connector)
Габариты	192×162×202 мм (Д×Ш×В)
Мощность	64 Вт (типовое) 100 Вт (макс.)
Совместимые дроны	DJI Matrice 400 (требуется Zenmuse L3 single подвес connector)
Степень защиты (IP)	IP54
Рабочая температура	от -20° до 50° C (от -4° до 122° F)
Температура хранения	от -40° до 70° C (от -40° до 158° F)

Лидар

Длина волны лазера	1535 нм
Расхождение лазерного луча	0.25 мрад (1/e²)
Размер лазерного пятна	Φ 41 мм@120 м (1/e²) Φ 86 мм@300 м (1/e²)
Дальность обнаружения	700 м@10% отражательная способность, 350 кГц 950 м@10% отражательная способность, 100 кГц 2000 м@80% отражательная способность, 100 кГц
Дальность обнаружения проводов	21.6мм Steel Core Aluminum Stranded Wire: 300 м@100 клк, 350 кГц 18.4мм Black PVC Insulated Wire: 100 м@100 клк, 350 кГц
Точность измерения	Абсолютная точность: ±10 мм Повторяемость: < 5 мм (1σ)
Мин. эффективная дальность обнаружения	10 м
Частота лазерных импульсов	100 кГц, recommended полёт высота < 500 м 350 кГц, recommended полёт высота < 300 м 1000 кГц, recommended полёт высота < 100 м 2000 кГц, recommended полёт высота < 50 м
Количество отражений	4, 8, 16 отражения (100 кГц, 350 кГц) 4, 8 отражения (1000 кГц) 4 отражения (2000 кГц)
Межцикловые вычисления	7 times
Режим сканирования и угол обзора	Linear Scanning режим: Горизонтальная 80°, вертикальная 3° Star-Shaped Scanning режим: Горизонтальная 80°, вертикальная 80° Non-Repetitive Scanning режим: Горизонтальная 80°, вертикальная 80°
Класс безопасности лазера	Class 1 (IEC 60825-1:2014)

RGB камера для картографирования

Матрица	4/3 CMOS
Объектив	эквивалент фокусное расстояние: 28 мм FOV: 73.3° (diagonal), 62° (горизонтальная), 41.2° (вертикальная) Диафрагма: f/2.0-f/11
Затвор	механический затвор: 2-1/1500 с (f/2.0), 2-1/2000 с (f/2.8-f/11) затвор Count: 500,000 электронный затвор: 2-1/16000 с
Размер изображения	100 МП: 12288×8192 25 МП: 6144×4096
Мин. интервал съёмки	JPEG: 25 МП: 0.5 с 100 МП: 1 с RAW или JPEG + RAW: 1.2 с
Характеристики видео	Видео Format: MP4 (MPEG-4 HEVC/H.265) Resolution: 4K: 3840×2160@30к/с FHD: 1920×1080@30к/с

Система позиционирования и ориентации (POS)

Частота обновления ГНСС	5 Гц
Частота обновления POS	200 Гц
Погрешность ориентации	Yaw Angle: 0.02° (post-processed, 1σ) Pitch/Крен Angle: 0.01° (post-processed, 1σ)
Точность позиционирования	Горизонтальная Accuracy: 1.0 см + 1 ppm (RTK fix) Вертикальная Accuracy: 1.5 см + 1 ppm (RTK fix)
Поддерживаемые форматы дифференциальных данных PPK	DAT: Generated in Base Station Mode by D-RTK 3 Multifunctional Station and D-RTK 2 RINEX: v2.1x, v3.0x RTCM: v3.0, v3.1, v3.2, v3.3 (protocols: MSM3, MSM4, MSM5, MSM6, MSM7) OEM: OEM4, OEM6

Подвес

Степени свободы	3-осевой (pitch, крен, yaw)
Угловая точность	±0.01°
Механический диапазон	Pitch: от -135° до +73° Крен: от -90° до +60° Yaw: от -105° до +105°
Управляемый диапазон	Pitch: от -120° до +60° Yaw: от -80° до +80°
Метод самодиагностики	Крен Axis: Self-check not required Yaw Axis: Checks с использованием limit stop Pitch Axis: Self-check not required
Способ крепления	Detachable DJI SKYPORT (Zenmuse L3 single подвес connector)

Хранение данных

Хранение исходных данных	Фото/IMU/Point cloud/GNSS/Calibration files
Штатная карта памяти	CFexpress™ Type B Memory Card, sequential write скорость 1500 МБ/s
Штатный картридер	Read/write скорость > 900 МБ/s

Программная экосистема

Сбор данных	DJI Pilot 2
Обработка данных	DJI Terra
Применение данных	DJI Modify
Облачное приложение	DJI FlightHub 2
Формат данных	DJI Terra supports exporting point cloud models in the following formats: Стандартный Point Cloud Format: PNTS/LAS/LAZ/PLY/PCD/S3МБ DJI Modify supports importing point cloud models in the following formats: Стандартный Point Cloud Format: LAS

Комплектация зависит от выбранного варианта. До заказа уточните состав и количество у менеджера. Позиции без проверенного фото компонента указаны по названию.

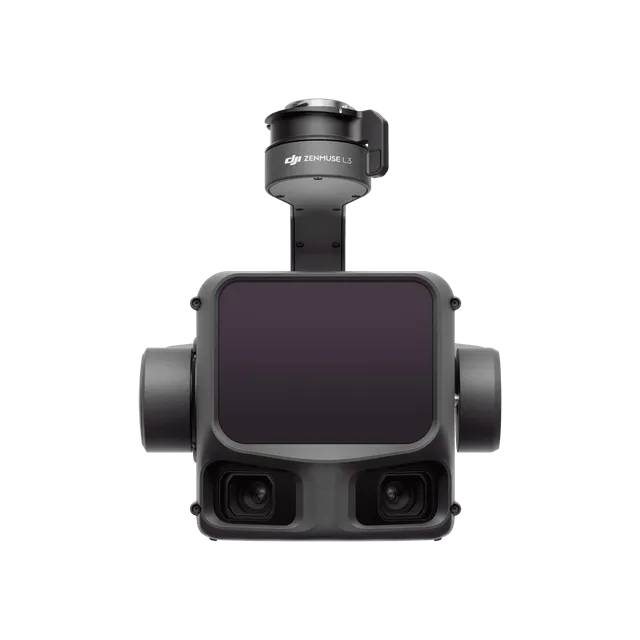

Zenmuse L3 × 1

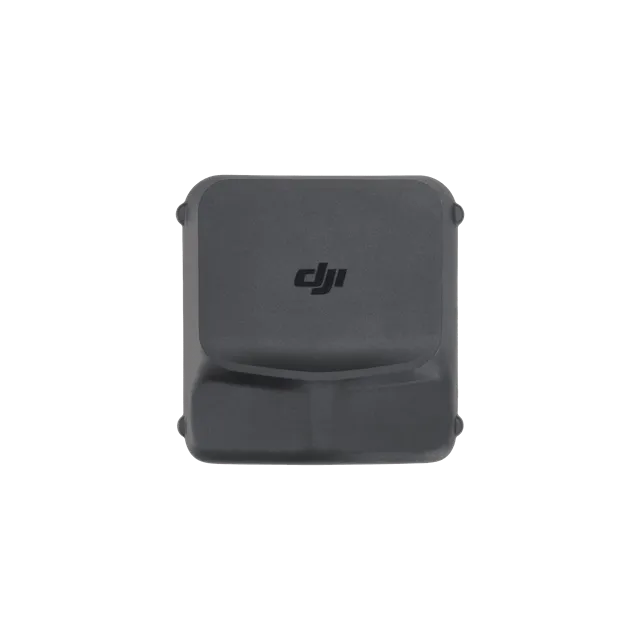

Крышка объектива Zenmuse L3 × 1

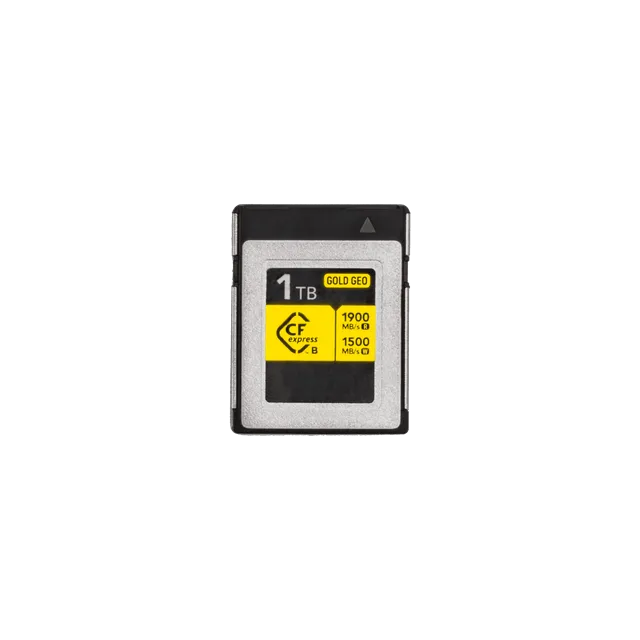

Карта памяти CFexpress Type B 1 ТБ — бренд может отличаться × 2

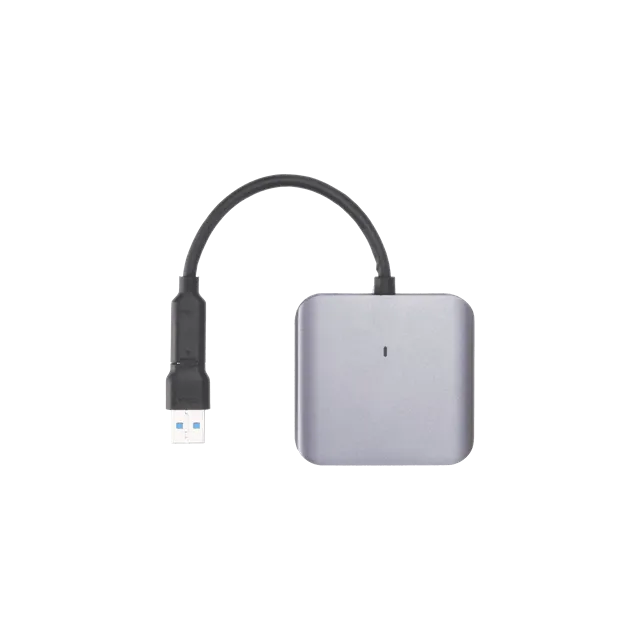

Кардридер CFexpress Type B × 1

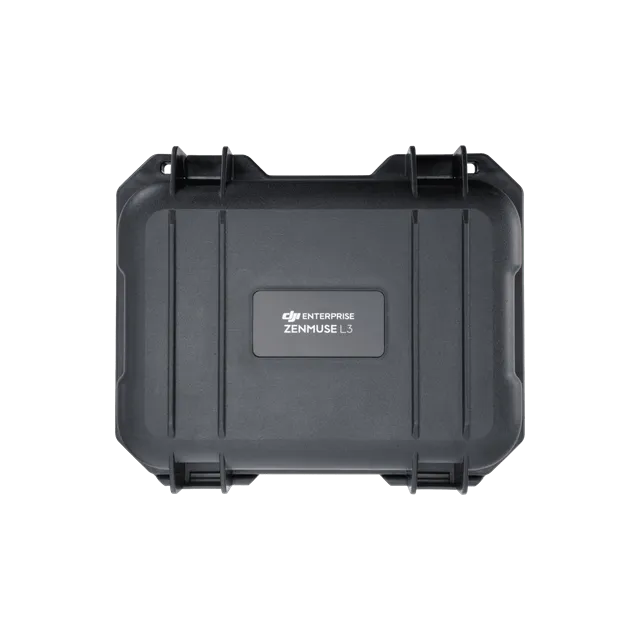

Кейс Zenmuse L3 × 1

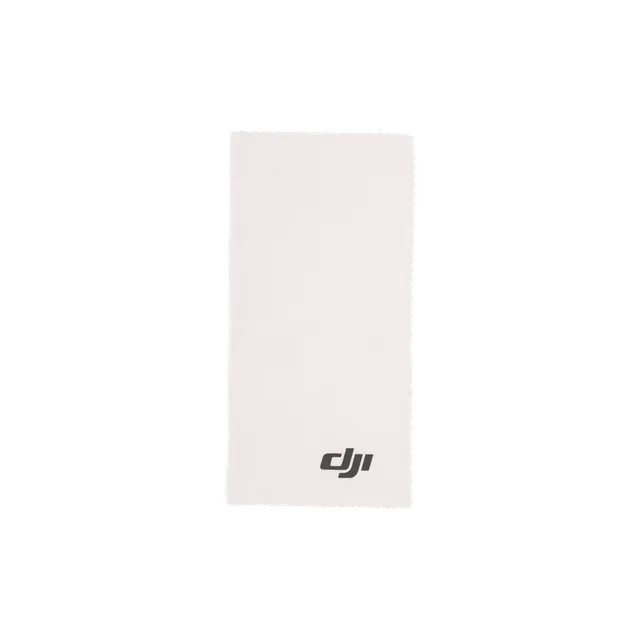

Салфетка для очистки объектива × 1

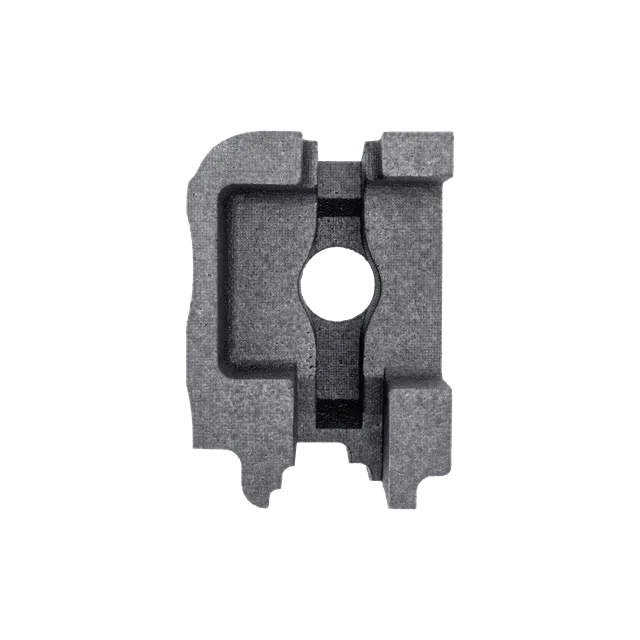

Вкладыш кейса Matrice 400 для Zenmuse L3 × 1

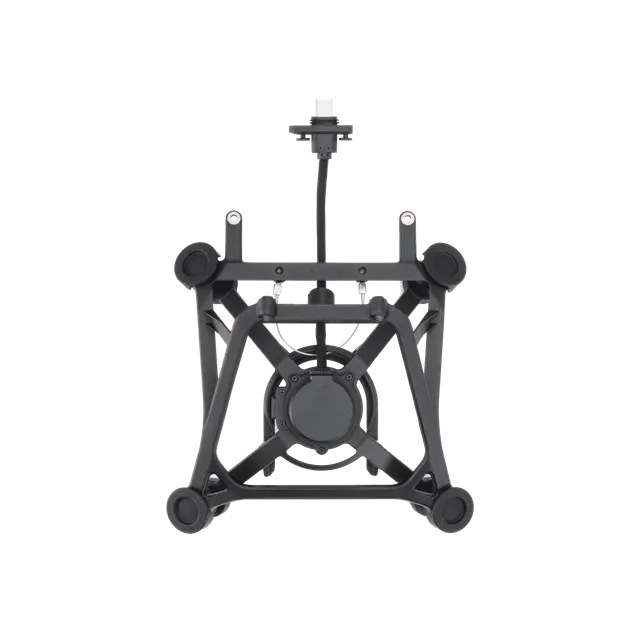

Одинарный разъем подвеса Zenmuse L3 × 1

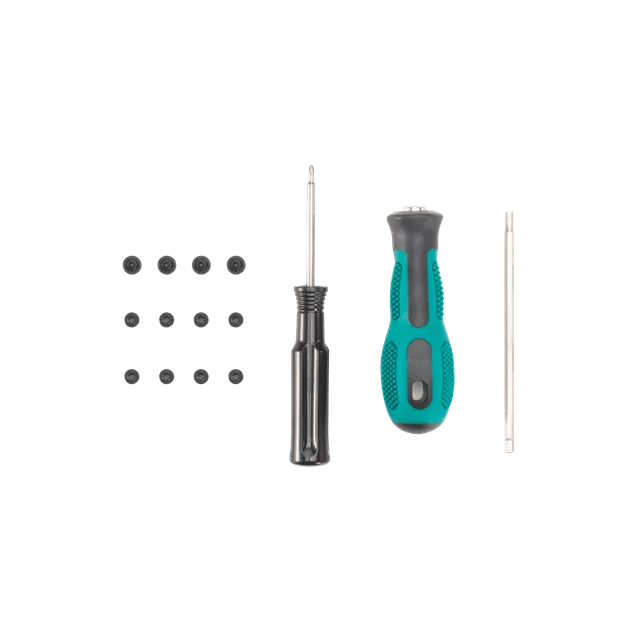

Комплект винтов и инструментов × 1

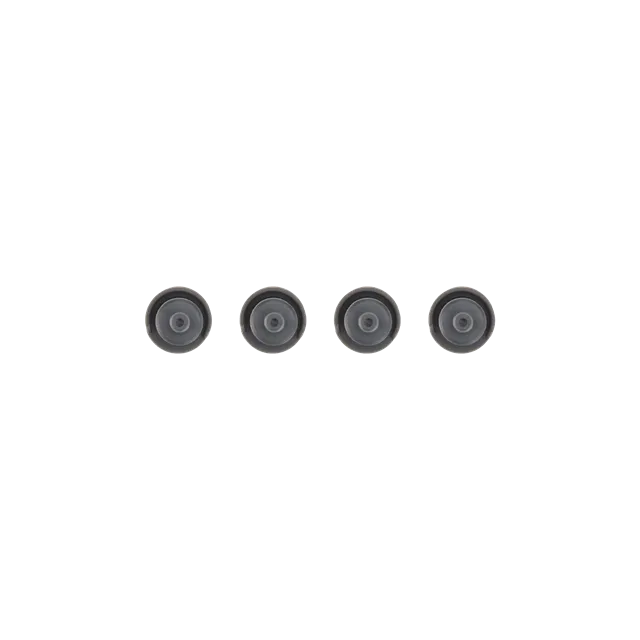

Демпферы Zenmuse L3 (4 шт.) × 1

Совместимые аксессуары. Заказываются отдельно; уточняйте цену и наличие.

Список аксессуаров для этой модели уточняется. Укажите нужный аксессуар в запросе.
