DJI Zenmuse L2

обеспечивает эффективную геодезию, сочетая LiDAR, IMU высокого разрешения и камеру RGB 4/3.

Категория: Полезные нагрузки

Полезная нагрузка DJI • LiDAR и система картографии 4/3 RGB

Zenmuse L2

Создает быстрое облако цветовых точек с помощью LiDAR на расстоянии до 450 м, IMU высокого разрешения и камеры RGB 4/3 с разрешением 20 МП.

Вертикальная точность

до 4 см

Горизонтальная точность

до 5 см

Покрытие

До 2,5 км² за один полет

Диапазон LiDAR

До 450 м, отражательная способность 50 %

RGB-камера

20 MP 4/3 CMOS

Результат

Цветное облако точек

Подробная информация о продукте

Платформа и возможности

Полезная нагрузка Zenmuse объединяет датчики, стабилизацию, синхронизацию времени и телеметрию дрона в единый поток данных. Правильный выбор полезной нагрузки определяется требуемой точностью, дальностью, освещенностью и конечным результатом.

Производительность и качество результата

Результат зависит от высоты полета, скорости, перекрытия, материала объекта, атмосферы, освещения и платформы. Перед миссией рекомендуется сделать тестовую запись и проверить параметры фокусировки, экспозиции, возврата и хранения.

Безопасность и надежность

Вес полезной нагрузки и аэродинамика влияют на запас хода. При установке проверяются блокировка подвеса, контакты, совместимость прошивки и калибровка; Функции лазера, теплового освещения или мощного освещения используются в соответствии с местными правилами техники безопасности.

Профессиональный рабочий процесс

Тип результата определен, подключен соответствующий дрон и полезная нагрузка, проверена прошивка/калибровка, введены параметры миссии. После полета проверяются целостность файлов, геотег, синхронизация времени и качество, затем производится обработка и составление отчета.

Технические характеристики

Вертикальная точность	до 4 см
Горизонтальная точность	до 5 см
Покрытие	До 2,5 км² за один полет
Диапазон LiDAR	До 450 м, отражательная способность 50 %
RGB-камера	20 MP 4/3 CMOS
Результат	Цветное облако точек
Рабочий процесс	DJI Терра
Платформа	Совместимая конфигурация с Matrice 300/350 RTK

Для каких работ подходит?

Картирование леса и местности
Обследование электрического коридора и дороги
Расчет объема шахт и карьеров
Создайте модель земли под растительностью.

Рекомендуемый порядок действий

1.Четко определите задачу и ожидаемый результат.
2.Проверьте зону полета, погоду, средства связи и факторы риска.
3.Выберите подходящую полезную нагрузку/модуль, батарею и параметры миссии.
4.После короткого теста и предполетной проверки завершите основную миссию.
5.Проверьте файл, телеметрию и качество вывода и заархивируйте отчет.

Содержимое набора: показан на рисунках в разделе «Сборка».

Совместимое оборудование и экосистема

Совместимая корпоративная платформа Matrice
Высокоскоростная карта памяти или накопитель
Рабочий процесс DJI Terra / FlightHub 2
D-RTK 2 или NTRIP
Дополнительные батареи
Услуги по калибровке и обслуживанию

Внедрение и сопровождение

При получении оборудования проверяются встроенное ПО, серийный номер, состояние батареи, датчик и механические детали. Предполетный контрольный список выполняется перед каждым рабочим днем, а очистка, резервное копирование файлов и журнал сбоев выполняются после завершения задания.

Для профессиональной системы обучение операторов, запасные части, сезонное обслуживание, процедуры обслуживания аккумуляторов и план действий в чрезвычайной ситуации должны рассматриваться как часть эксплуатационного пакета.

Важные примечания перед покупкой

Показанные значения полета, расстояния, дальности, тока и точности являются максимальными или типичными результатами в условиях испытаний производителя. Фактическая производительность зависит от конфигурации, погоды, высоты, материала, полезной нагрузки, радиопомех и версии программного обеспечения.

Перед началом работ проверьте действующие в Узбекистане и предполагаемой зоне эксплуатации требования к авиации, регистрации, радиосвязи, конфиденциальности, обращению с химическими средствами и охране труда.

Официальная информация о продукте DJI →

Рекомендация Dronxizmat: выбирайте комплект не только по названию модели, но и по задаче, формату вывода, ежедневному покрытию, количеству операторов, циклу работы батареи и плану обслуживания. Окончательную конфигурацию уточняйте у менеджера перед заказом.

Общие

Название продукта	Zenmuse L2
Габариты	155×128×176 мм (Д×Ш×В)
Масса	905±5 г
Мощность	28 Вт (типовое) 58 Вт (макс.)
Степень защиты (IP)	IP54
Совместимые дроны	Matrice 400 Matrice 350 RTK Matrice 300 RTK (требуется DJI RC Plus)
Температура хранения	от -20° до 60° C (от -4° до 140° F)
Общая рабочая температура	от -20° до 50° C (от -4° до 122° F)

Производительность системы

Дальность обнаружения	450м @50% отражательная способность, 0 клк 250м @10% отражательная способность, 100 клк
Частота точек	Одиночный отражение: макс. 240,000 точек/с множественные отражения: макс. 1,200,000 точек/с
Точность системы	Горизонтальная: 5 см @ 150 м Вертикальная: 4 см @ 150 м
Раскраска облака точек в реальном времени	Reflectivity, Height, Distance, RGB

Лидар

Точность измерения (RMS 1σ)	2 см @ 150 м
Максимум отражений	5
Режимы сканирования	Non-repetitive scanning шаблон, Repetitive scanning шаблон
Угол обзора (FOV)	Repetitive scanning шаблон: Горизонтальная 70°, Вертикальная 3° Non-repetitive scanning шаблон: Горизонтальная 70°, Вертикальная 75°
Мин. дальность обнаружения	3 м
Расхождение лазерного луча	Горизонтальная 0.2 мрад, Вертикальная 0.6 мрад
Длина волны лазера	905 нм
Размер лазерного пятна	Горизонтальная 4 см, вертикальная 12 см @ 100 м (FWHM)
Частота лазерных импульсов	240 кГц
Безопасность лазера	Class 1 (IEC 60825-1:2014)
Предел доступного излучения (AEL)	233.59 nJ
Эталонная апертура	Эффективный Диафрагма: 23.85 мм (эквивалент до circular)
Макс. мощность лазера за 5 нс	46.718 Вт

Инерциальная система (IMU)

Частота обновления IMU	200 Гц
Диапазон акселерометра	±6 г
Диапазон угловой скорости	±300 dps
Точность горизонтального позиционирования	RTK FIX: 1 см + 1 ppm
Точность вертикального позиционирования	RTK FIX: 1.5 см + 1 ppm

RGB камера для картографирования

Матрица	4/3 CMOS, эффективных пикселей: 20 МП
Объектив	FOV: 84° Format эквивалент: 24 мм Диафрагма: f/2.8-f/11 Фокус Points: 1 м до ∞ (с autofocus)
Выдержка	механический затвор: 2-1/2000 с электронный затвор: 2-1/8000 с
Ресурс затвора	200000
Размер изображения	5280×3956 (4:3)
Режимы фотосъёмки	Одиночный shot: 20 МП По таймеру: 20 МП JPEG По таймеру Interval: 0.7/1/2/3/5/7/10/15/20/30/60 с RAW/JPEG + RAW По таймеру Interval: 2/3/5/7/10/15/20/30/60 с
Кодек и разрешение видео	H.264, H.265 4K: 3840×2160 @30к/с FHD: 1920×1080 @30к/с
ISO	Видео: 100-6400 Фото: 100-6400
Битрейт видео	4K: 85Мбит/с FHD: 30 Мбит/с
Файловая система	exFAT
Формат фото	JPEG/DNG (RAW)
Формат видео	MP4 (MPEG-4 AVC/H.264 или HEVC/H.265)

Подвес

Система стабилизации	3-осевой (наклон, крен, поворот)
Угловая вибрация	0.01°
Крепление	Detachable DJI SKYPORT
Механический диапазон	Наклон: от -143° до +43° Поворот: ±105°
Управляемый диапазон	Наклон: от -120° до +30° Поворот: ±90°
Режим работы	Follow/Free/Re-center

Хранение данных

Хранение исходных данных	Фото/IMU/Point cloud/GNSS/Calibration files
Хранение облака точек	Real-time modeling data storage
Поддерживаемые карты microSD	microSD: Sequential writing speed 50 MB/s or above and UHS-I Speed Grade 3 rating or above; Max capacity: 256 GB. Use the recommended microSD cards.
Рекомендуемые карты microSD	Lexar 1066x 64ГБ U3 A2 V30 microSDXC Lexar 1066x 128ГБ U3 A2 V30 microSDXC Kingston Canvas Go! Plus 128ГБ U3 A2 V30 microSDXC Lexar 1066x 256ГБ U3 A2 V30 microSDXC

Постобработка

Поддерживаемое ПО	DJI Terra
Формат данных	DJI Terra supports exporting point cloud models in the following formats: PNTS/LAS/PLY/PCD/S3МБ

Комплектация зависит от выбранного варианта. До заказа уточните состав и количество у менеджера. Позиции без проверенного фото компонента указаны по названию.

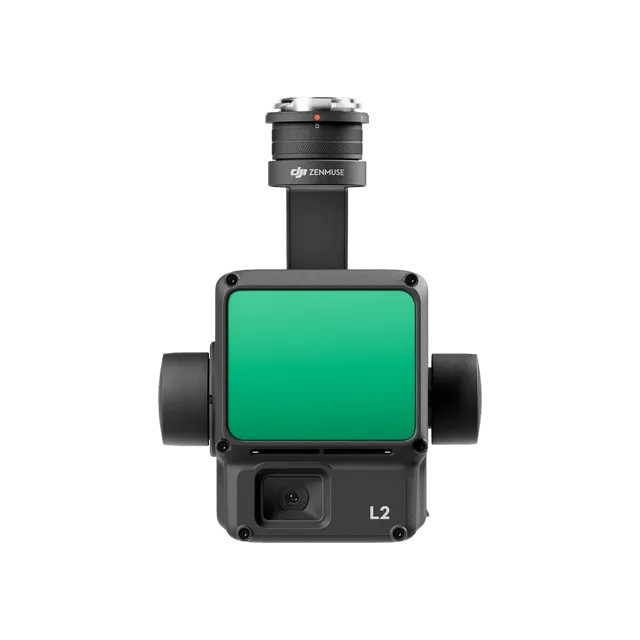

Zenmuse L2 × 1

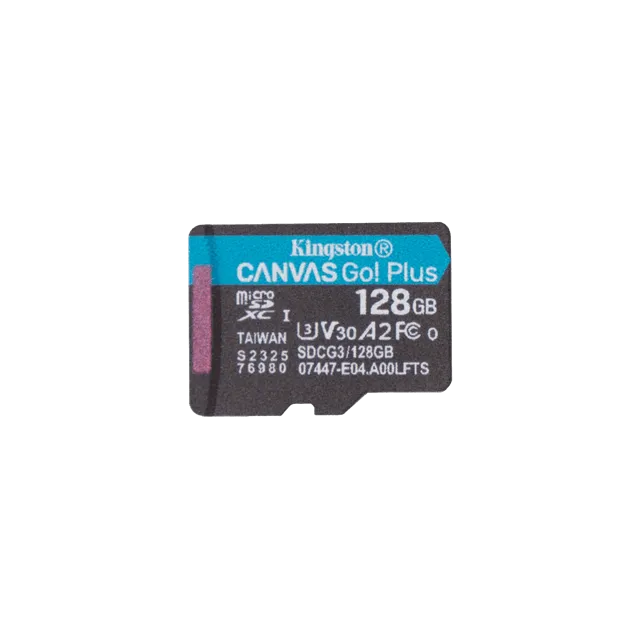

Карта microSD 128 ГБ × 1

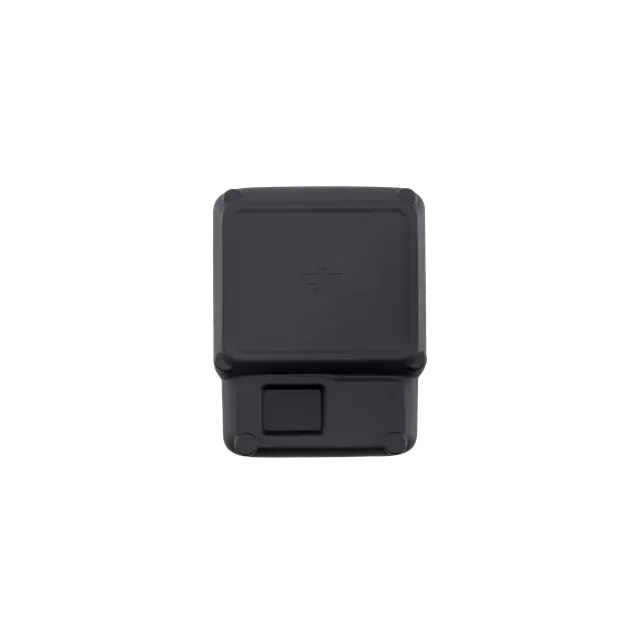

Крышка объектива × 1

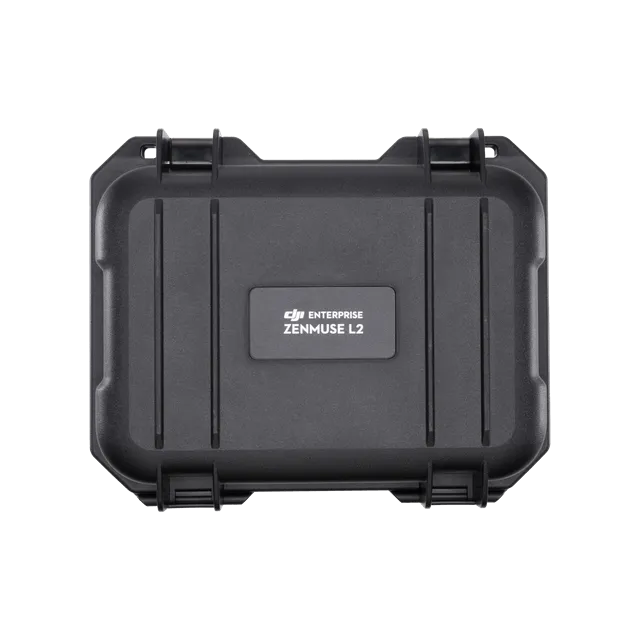

Кейс для хранения × 1

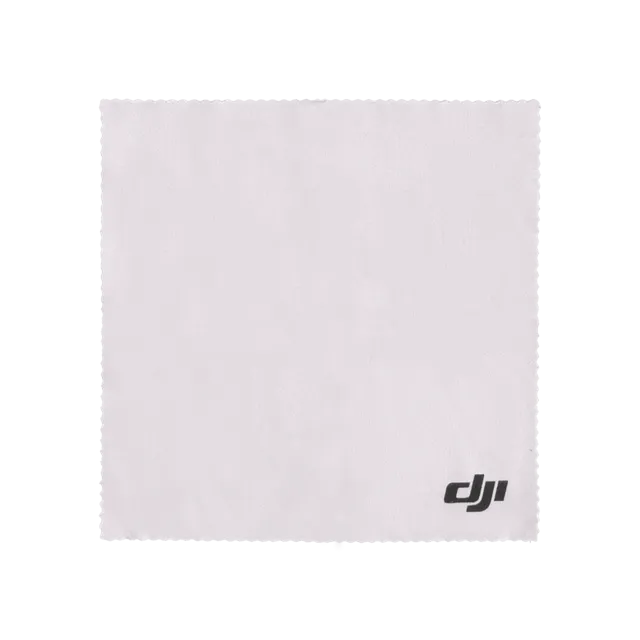

Салфетка для очистки объектива × 1

Совместимые аксессуары. Заказываются отдельно; уточняйте цену и наличие.

Список аксессуаров для этой модели уточняется. Укажите нужный аксессуар в запросе.

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “DJI Zenmuse L2”

DJI Zenmuse L2 — Вопросы и ответы

Каковы основные характеристики этой модели?

Название продукта: Zenmuse L2
Габариты: 155×128×176 мм (Д×Ш×В)
Масса: 905±5 г
Мощность: 28 Вт (типовое) 58 Вт (макс.)

Полную таблицу и ограничения смотрите в разделе «Характеристики».

Комплектация и аксессуары — это одно и то же?

Нет. В разделе «Комплектация» указан состав выбранного набора. Аксессуары — дополнительные позиции, подбираемые отдельно. До заказа подтвердите точную модель и количество аккумуляторов, пультов и зарядных устройств.

Как проверить совместимость?

Укажите полное название, версию и модели имеющегося оборудования. Одинаковый разъём не подтверждает совместимость: необходимо проверить питание, прошивку и список совместимости производителя.

Как отправить заявку на заказ?

Нажмите «Заказать», укажите имя, телефон, количество и желаемую комплектацию. Отправка заявки не является оплатой; цена, наличие и окончательный состав подтверждаются отдельно.
